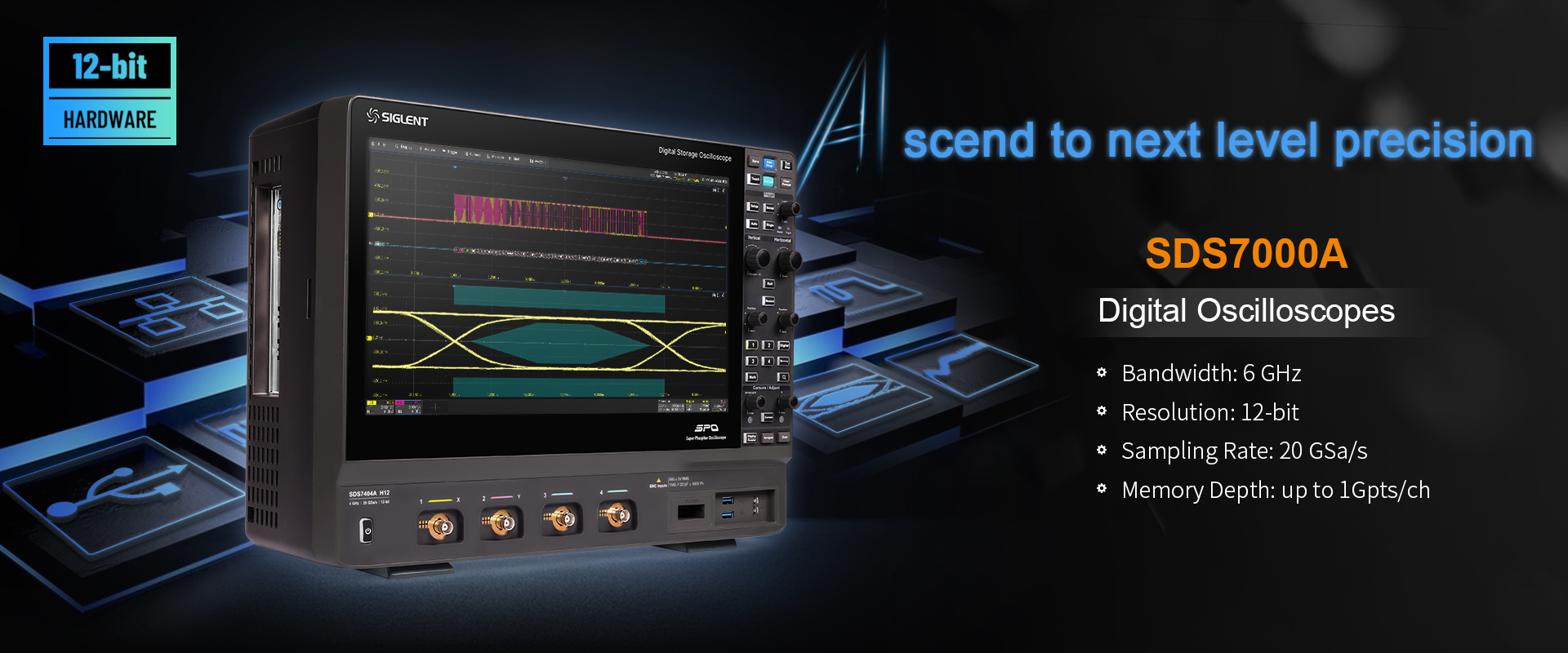

El 12 de noviembre de 2024, SIGLENT lanzó su última innovación, el nuevo modelo de ancho de banda de 6 GHz. El SDS7604A es un osciloscopio de alta resolución con un ADC de 12 bits y una impresionante profundidad de memoria de hasta 1 Gpts. Este modelo avanzado amplía la cartera de osciloscopios digitales de alto rendimiento de SIGLENT, añadiendo potentes funciones como pruebas de conformidad con el protocolo MIPI D-PHY y DDR. Diseñado para satisfacer las demandas del diseño integrado, la electrónica automotriz y los campos relacionados, este nuevo lanzamiento subraya el compromiso de SIGLENT de ofrecer soluciones de medición precisas y de alta frecuencia de muestreo para aplicaciones complejas.
Garantizar la integridad de la señal
El SDS7604A ofrece una integridad de señal excepcional gracias a su combinación de bajo ruido, alta precisión de ganancia de CC y excelente aislamiento de canal. Con niveles de ruido tan bajos como 300 µVrms en un ancho de banda de 6 GHz, el SDS7000A garantiza mediciones precisas incluso en aplicaciones exigentes. Su precisión de ganancia de CC alcanza el 1,5 % en rangos más bajos y un impresionante 0,5 % en rangos de 5 mV/div o superiores. El aislamiento de canal a canal se mantiene hasta 60 dB, lo que mejora la fidelidad de la señal. Los osciloscopios de alta resolución de SIGLENT, que cubren anchos de banda de 70 MHz a 6 GHz, están diseñados por expertos para abordar los desafíos de integridad de la señal con un rendimiento y una precisión confiables.

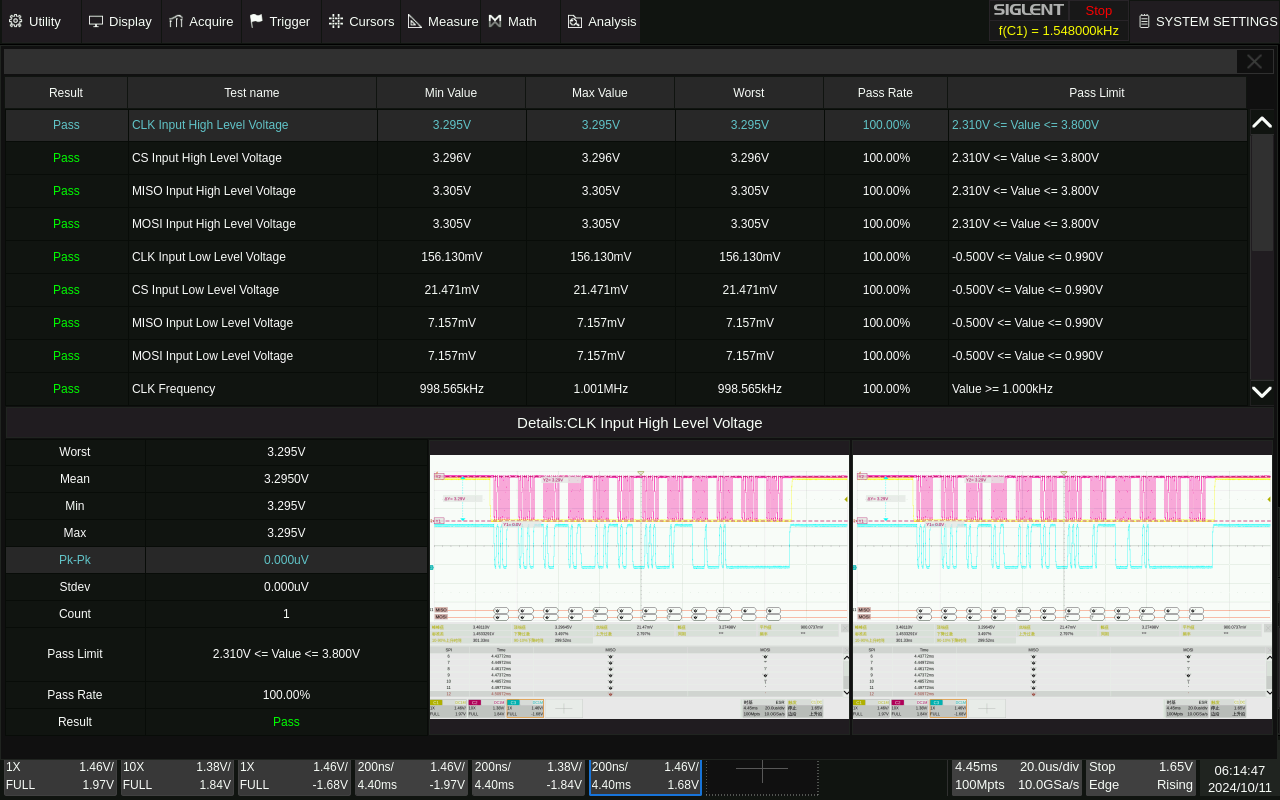

Análisis de protocolos en serie
Los osciloscopios son esenciales para el análisis de protocolos en serie, ya que permiten la captura y visualización precisas y en tiempo real de señales en serie. Con funciones de disparo avanzadas, se pueden aislar segmentos de datos específicos, decodificarlos y transformarlos en contenido legible para un análisis detallado del protocolo. En la resolución de problemas, los osciloscopios pueden identificar anomalías en la señal, analizar el ruido, evaluar la integridad de la señal y brindar información para la optimización del rendimiento, lo que ayuda a garantizar una comunicación en serie precisa y confiable. Las herramientas de análisis de protocolos en serie automatizados de SIGLENT agilizan este proceso con una operación de un solo botón, lo que reduce la complejidad y disminuye el umbral de habilidad para que las pruebas sean más rápidas y eficientes.
Pruebas de cumplimiento de protocolos ampliadas
El osciloscopio SDS7000A admite una amplia gama de pruebas de cumplimiento de protocolos, incluidas MIPI D-PHY, DDR2, Ethernet industrial, Ethernet automotriz y USB 2.0. Estas potentes capacidades de pruebas de cumplimiento permiten a los ingenieros realizar evaluaciones funcionales y de rendimiento eléctrico exhaustivas antes de la producción en masa, lo que garantiza la calidad y la confiabilidad del producto. Las soluciones de análisis de cumplimiento de SIGLENT guían a los usuarios a través de cada prueba con instrucciones de conexión paso a paso. El SDS7000A configura automáticamente los ajustes para cada prueba, muestra resultados detallados y genera informes HTML o XML completos para facilitar la documentación y la revisión.
Resumen
La serie de osciloscopios SDS7000A de SIGLENT ofrece soluciones sólidas para la integridad de la señal, el análisis de protocolos en serie y las pruebas de cumplimiento de protocolos, que abarcan una variedad de aplicaciones, desde el diseño integrado hasta la electrónica automotriz. Con bajo nivel de ruido, alta precisión de ganancia de CC y un fuerte aislamiento de canal, el SDS7000A garantiza mediciones precisas. Las herramientas de análisis de protocolos automatizados simplifican las pruebas con operaciones con un solo botón, mientras que las pruebas de cumplimiento admiten estándares como MIPI D-PHY, DDR2, Ethernet industrial y automotriz y USB 2.0. Con configuración automática y generación de informes detallados, el SDS7000A permite a los ingenieros validar el rendimiento, optimizar los diseños y agilizar las pruebas para obtener resultados confiables.
