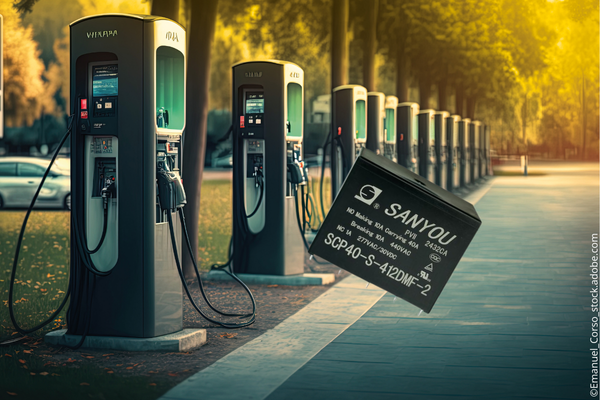

El socio de CODICO, SANYOU, un fabricante líder mundial de relés, presenta el SCP40: el nuevo relé de carga de CA de 4 polos mecánicamente acoplados, con una capacidad de 40A y un contacto auxiliar.
Estos componentes electromecánicos de «nueva energía» están diseñados para su uso en dispositivos de carga para vehículos eléctricos, así como en dispositivos eléctricos como automóviles, camiones, autobuses, bicicletas y barcos, entre otros. También son ideales para cualquier aplicación similar que requiera conmutación y transporte de altas cargas.
Características clave
- 4 conjuntos de contactos principales normalmente abiertos (40A) + 1 conjunto de contactos auxiliares normalmente cerrados (1A), todos mecánicamente acoplados.
- Cuando el contacto principal está cerrado, el contacto auxiliar permite la función de detección de seguridad (según IEC61810-3).
- Compatible con estaciones de carga de CA.
- Cumple con la prueba de corriente de cortocircuito de 3KA según IEC62955 (capacidad de cortocircuito Ip ≥1.85kA, I²t ≥4.5kA²s).
- Estructura optimizada, mayor resistencia a impactos mecánicos y menor aumento de temperatura.
- Separación del contacto principal: 4,0 mm.
- Peso: solo 150 g.
- Se puede aplicar un voltaje de retención para reducir la pérdida de energía.
Estructura básica
- Tipo de varilla de empuje, con 4 conjuntos de contactos.
Contacto auxiliar y operación del contacto principal (IEC61810-3-4.1)
- Cuando el contacto principal del SCP40 está cerrado, el contacto auxiliar está en estado abierto, con una separación de >0,5 mm.
- En el estado energizado, el contacto auxiliar se desconecta primero y luego se cierra el contacto principal.
- El diseño del contacto principal del SCP40 cumple con el estándar IEC61810.
Prueba de cortocircuito del SCP40 según IEC62955
- SCP40 cumple con la prueba de corriente de cortocircuito de 3KA según IEC62955.
- El rendimiento del cortocircuito está fuertemente influenciado por la presión de contacto.
- Cuanto mayor sea la presión de contacto, mayor será la resistencia al cortocircuito.
- La presión de contacto del SCP40 puede alcanzar 0,97N.
Aplicaciones
- Relés para aplicaciones de energía verde.
- Aplicaciones de cargadores para vehículos eléctricos, como Wallbox, Cordset, OBC.
Las muestras están disponibles en la Tienda de Muestras de CODICO.
