Soluciones confiables para la automatización industrial
Los relés electromagnéticos controlan los circuitos eléctricos utilizando el fenómeno del electromagnetismo. El corazón del relé es una bobina que, como resultado de la corriente que fluye, genera un campo magnético. Afecta a los contactos del relé, que pueden cambiar su posición, abriendo o cerrando el circuito. Los relés electromagnéticos se utilizan en muchos campos diferentes. Los podemos encontrar en equipos de uso cotidiano, así como en fábricas, donde sirven como elementos de automatización industrial.
Uno de los principales productores de relés electromagnéticos y otros componentes electrónicos es OMRON Electronic Components, una marca que pertenece al gigante de la industria: la empresa japonesa Omron. En esta ocasión nos centraremos en dos series de relés miniatura que están disponibles en el catálogo de TME.
Relés en miniatura OMRON Electronic Components
El catálogo de TME incluye relés electromagnéticos en miniatura de las series G5PZ y G6DN. Estas familias son similares entre sí principalmente debido a su pequeño tamaño y configuración de contactos, que en ambos casos cumple con SPST-NO, y el método de montaje en una placa de circuito impreso (THT). Sin embargo, a pesar de las similitudes, los relés de las series G5PZ y G6DN difieren en términos de parámetros eléctricos.

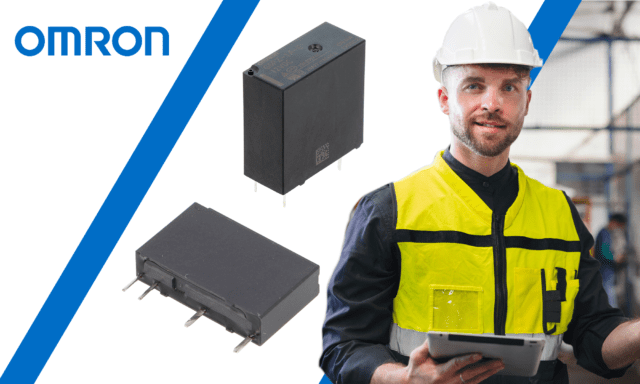

Figura 1. Relé en miniatura SPST-NO.
Relé en miniatura SPST-NO
En los elementos descritos como G5PZ, la bobina se alimenta a 5V, 12V, 18V o 24V DC, mientras que la carga máxima de contacto es de 16A o 20A a 250V AC. La resistencia de tensión de los contactos se describe con una tensión de 250V AC y 400V DC. Además, los relés tienen un tiempo de activación de 15 ms y una durabilidad de hasta dos millones de conmutaciones. También cabe mencionar la corriente de la bobina, que depende del modelo y oscila entre 22,1mA y 106mA. La temperatura a la que pueden funcionar estos elementos también depende del modelo específico. Los rangos que aparecen en la documentación del fabricante son: -40°C – 70°C y -40°C – 85°C.
Los relés G6DN son elementos cuya capacidad de carga es ligeramente inferior, los contactos de estos componentes soportan una corriente de 5A a una tensión de 250V AC. La bobina de estos relés se alimenta con 4,5 V, 5 V, 12 V o 24 V DC, y la corriente que fluye por ella oscila entre 4,6 mA y 36 mA. Gracias a esto, los elementos tienen un bajo consumo de energía de 110mW. Las diferencias también se pueden encontrar en el voltaje de conmutación, que es como máximo de 125 V DC y 277 V AC. Además, estos relés responden a una señal de conmutación en 15 ms y su durabilidad física es de dos millones de operaciones de conmutación. También vale la pena prestar atención a las características interesantes de los relés de la serie G6DN, que son sus pequeñas dimensiones (20 mm x 5 mm x 12,5 mm); su ancho es de solo 5 mm, por lo que se pueden instalar con éxito en circuitos electrónicos en miniatura. Además, los modelos marcados como G6DN-1A-CF son resistentes a altas temperaturas y pueden funcionar en entornos donde la temperatura oscila entre -40°C y 105°C. Estos relés son perfectos para aplicaciones industriales exigentes.
La oferta de Omron es, por supuesto, mucho más amplia y la empresa es uno de los líderes en la producción de sensores y sistemas de control. El catálogo de TME incluye, entre otros: contactores, interruptores y microinterruptores, fuentes de alimentación conmutadas y paneles HMI de esta marca. En cuanto a la marca OMRON Electronic Components, el catálogo incluye una amplia selección de sensores y relés electromagnéticos y semiconductores. Todos ellos se caracterizan por su alta calidad y fiabilidad, gracias a lo cual los productos han ganado el reconocimiento de especialistas en casi todo el mundo.
Contenido elaborado por Transfer Multisort Elektronik Sp. z o.o.
