Los dispositivos permiten un bajo consumo de energía y una alta eficiencia de los dispositivos alimentados por batería

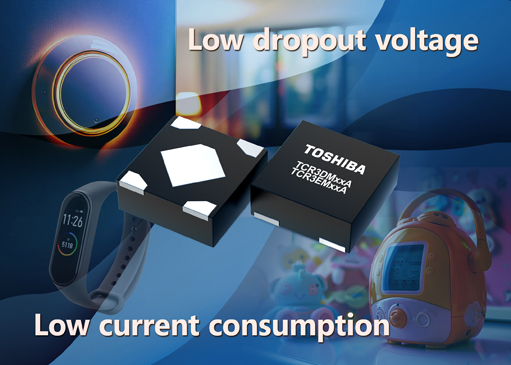

Toshiba Electronics Europe GmbH («Toshiba») anuncia la introducción de las series TCR3DMxxA y TCR3EMxxA de reguladores de voltaje de salida única de uso general con control de entrada on/off, que presentan un bajo voltaje de caída y una rápida respuesta transitoria. Ambas series se alojan en el encapsulado DFN4D ultrapequeño (1,0 mm x 1,0 mm x 0,37 mm), que permite el uso de pequeños condensadores cerámicos de entrada y salida (≥1,0 µF). Esto los hace adecuados para aplicaciones industriales o sistemas alimentados por batería que requieren un montaje de placa de alta densidad. Además, los dispositivos proporcionan un (VCTH – Control Pin Threshold Voltage) voltaje de umbral de pin de control de 0,8 V (mínimo) y admiten 1,2 V I/Os, lo que ayuda a prolongar la vida útil de la batería del dispositivo.
La serie TCR3DMxxA funciona con un amplio voltaje de entrada de 1,5 V a 5,5 V. Los dispositivos están disponibles en voltajes de salida fijos entre 1,0 V y 4,5 V (±1 %) y pueden conducir hasta 300 mA. Dentro de la serie, el voltaje de caída es de 216 mV (típica) con un bajo voltaje de ruido de salida de 38 µVRMS, y la ratio de rechazo de rizado (ripple rejection) es de 72 dB (típica). Esto permite que los dispositivos mantengan el voltaje de salida incluso cuando el voltaje de la batería cae. Además, dado que es posible una gran salida de corriente a un bajo voltaje de entrada, los dispositivos de la serie TCR3DMxxA logran un bajo consumo de energía y una alta eficiencia de suministro de energía. La corriente de reposo es de 86 µA (típica) y la corriente en espera es de 0,1 µA, lo que maximiza la vida útil de la batería.
La serie TCR3EMxxA de reguladores LDO funciona en un amplio rango de voltaje de entrada de 1,3 a 5,5 V. Los dispositivos tienen voltajes de salida fijos entre 0,8 V y 5,0 V (±1 %) y pueden conducir hasta 300 mA. En comparación con la serie TCR3DMxxA, el voltaje de caída típico es mucho menor, de 160 mV (2,5 V/150 mA), con un bajo voltaje de ruido de salida de 50 µVRMS, (valor eficaz), y el rátio de rechazo de rizado (ripple rejection) es de 68 dB (típica). La corriente de reposo ultrabaja es de 35 µA (típica) y la corriente en espera (standby) es de 0,1 µA para una vida útil de la batería aún más larga.
Las series TCR3DMxxA y TCR3EMxxA cuentan con protección contra sobrecorriente, apagado térmico, un circuito de protección contra corriente de irrupción (inrush current) y una función de autodescarga para proteger el circuito de fuente de alimentación. Hay disponible un diseño de referencia que utiliza los reguladores LDO de las series TCR3DMxxA y TCR3EMxxA para una aplicación de circuito de fuente de alimentación.
Para obtener más información sobre los nuevos reguladores LDO, visite el sitio web de Toshiba: https://toshiba.semicon-storage.com/eu/semiconductor/product/power-management-ics/low-dropout-regulators-ldo-regulators.html
