Proporciona funciones equivalentes a una fuente de alimentación de control totalmente digital con bajo consumo de energía.
ROHM ha creado LogiCoA™, una solución de suministro de energía para equipos industriales y de consumo de potencia pequeña a mediana (clase de 30 W a 1 kW). Proporciona la misma funcionalidad que las fuentes de alimentación de control totalmente digital con un bajo consumo de energía y un costo equivalente a los tipos de energía analógica.
Las fuentes de alimentación controladas de forma analógica se utilizan comúnmente en equipos de fabricación de semiconductores y robótica industrial que operan en el rango de potencia media. Sin embargo, en los últimos años, estas fuentes de alimentación también deben proporcionar un alto nivel de confiabilidad y un control preciso que dificulta satisfacer las demandas del mercado con configuraciones solo analógicas. Por otro lado, si bien las fuentes de alimentación controladas de forma totalmente digital permiten un control y una configuración precisos, no se adoptan ampliamente en el rango de potencia pequeña a mediana debido al alto consumo de energía y al costo del controlador digital. Para abordar este problema, ROHM desarrolló la solución de energía LogiCoA™ que aprovecha las fortalezas de las tecnologías analógicas y digitales. Los microcontroladores LogiCoA™ de bajo consumo y alto rendimiento se utilizan para facilitar el control de una variedad de topologías de suministro de energía.

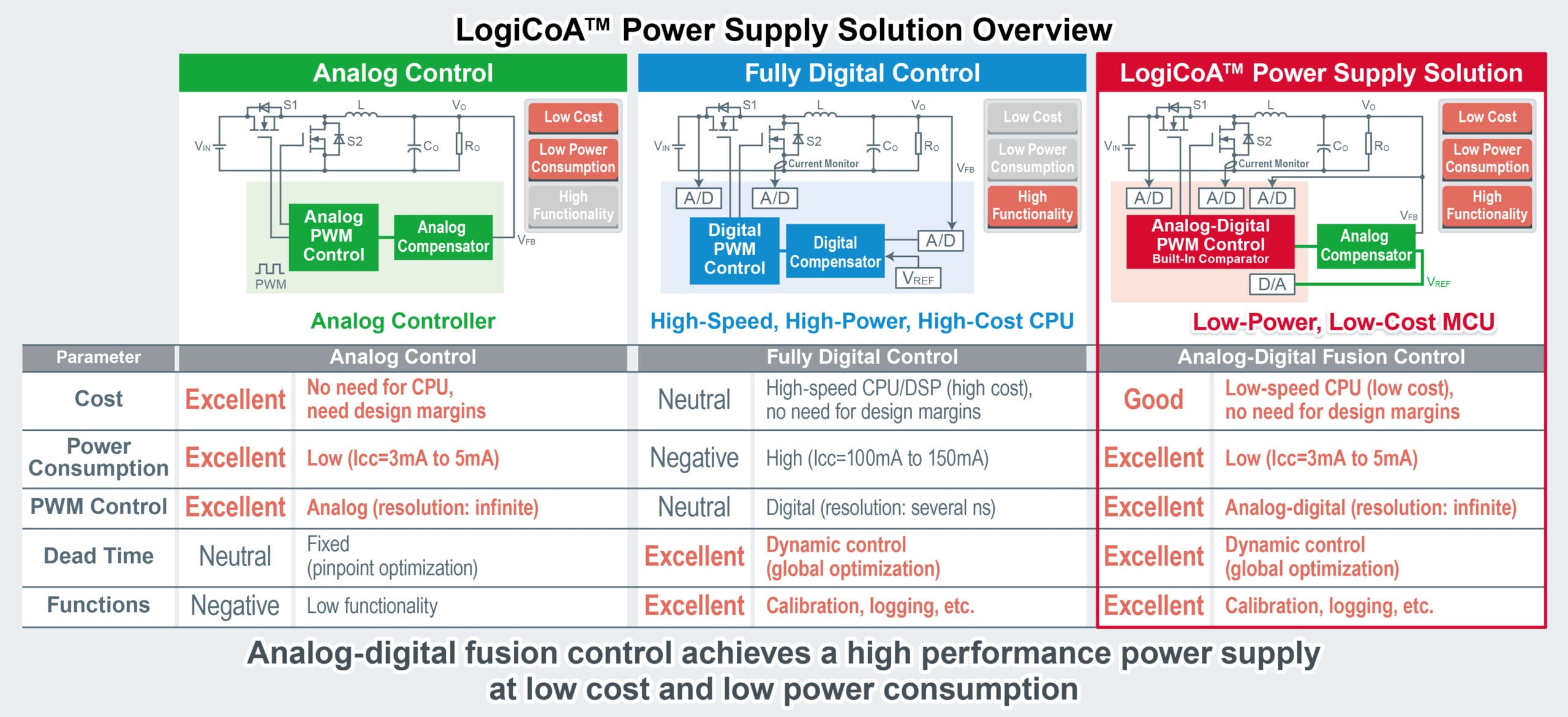

La marca LogiCoA™ encarna una filosofía de diseño de fusión de elementos digitales para maximizar el rendimiento de los circuitos analógicos. La solución de energía LogiCoA™ de ROHM es la primera fuente de energía de “control de fusión analógico-digital” de la industria * que combina un bloque de control digital centrado alrededor del microcontrolador LogiCoA™ con circuitos analógicos compuestos por MOSFET de silicio y otros dispositivos de energía.
En una fuente de energía de control totalmente digital, las funciones manejadas por controladores digitales como CPU de alta velocidad o DSP pueden ser procesadas por microcontroladores de bajo bit, lo que hace posible lograr una mayor funcionalidad que es difícil de lograr con una fuente de energía de control analógica con bajo consumo de energía y costo. Esta solución permite la corrección de variaciones de rendimiento en componentes periféricos de acuerdo con el circuito de suministro de energía almacenando varias configuraciones como valores de corriente y voltaje en el microcontrolador LogiCoA™. Como resultado, no es necesario considerar márgenes de diseño a diferencia de las fuentes de alimentación de control analógico, lo que contribuye a fuentes de alimentación más pequeñas que brindan mayor confiabilidad. Además, como los datos del registro de operaciones se pueden registrar en la memoria no volátil del MCU, es ideal para fuentes de alimentación en equipos industriales que requieren registro como respaldo en caso de mal funcionamiento.

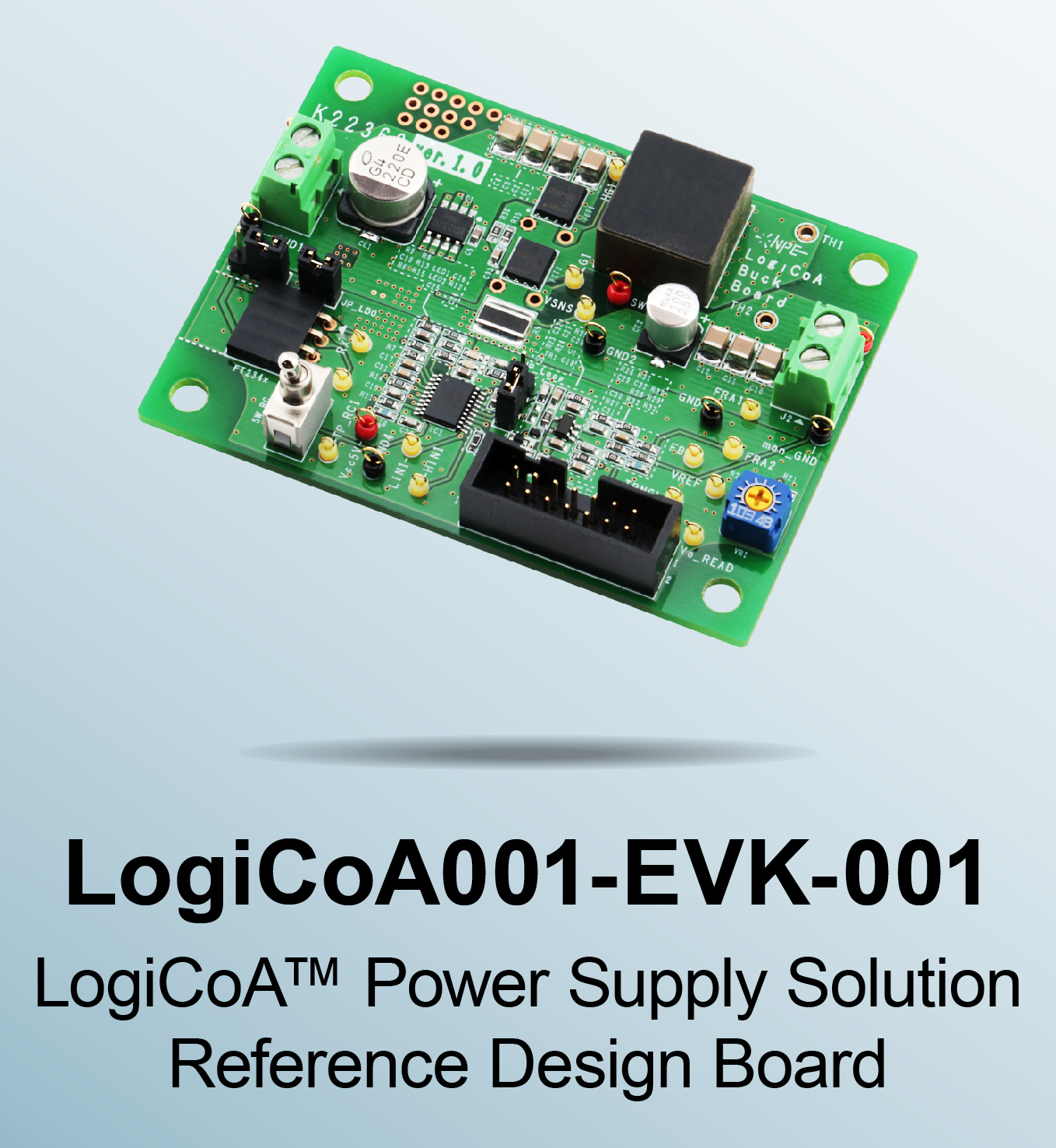

El diseño de referencia de evaluación REF66009 permite a los usuarios experimentar la solución de fuente de alimentación LogiCoA™ en un circuito convertidor reductor no aislado. También se ofrecen varias herramientas necesarias para la evaluación, incluidos diagramas de circuitos, diseños de PCB, listas de piezas, software de muestra y documentos de soporte, mientras que la evaluación real del dispositivo es posible utilizando la placa de evaluación opcional LogiCoA001-EVK-001.
En el futuro, ROHM seguirá desarrollando MCU LogiCoA™ para soportar varias topologías de suministro de energía, contribuyendo a lograr una sociedad sustentable al hacer que el bloque de suministro de energía (que representa la mayor parte de la pérdida de energía en las aplicaciones) sea más compacto y eficiente energéticamente.
Marca LogiCoA™
LogiCoA™ es una marca que encarna una filosofía de diseño de fusión de elementos digitales para maximizar el rendimiento de los circuitos analógicos. Al combinar las ventajas de los circuitos analógicos con las del control digital, es posible maximizar el potencial de las topologías de circuitos, lo que contribuye a una utilización más eficiente de la energía. Como LogiCoA™ es un concepto de diseño que se puede aplicar no solo al campo de suministro de energía, sino también a las soluciones de energía en su conjunto, ROHM está considerando su aplicación en productos y soluciones futuros.
LogiCoA™ es una marca comercial o marca registrada de ROHM Co., Ltd.
Detalles del diseño de referencia de la fuente de alimentación LogiCoA™

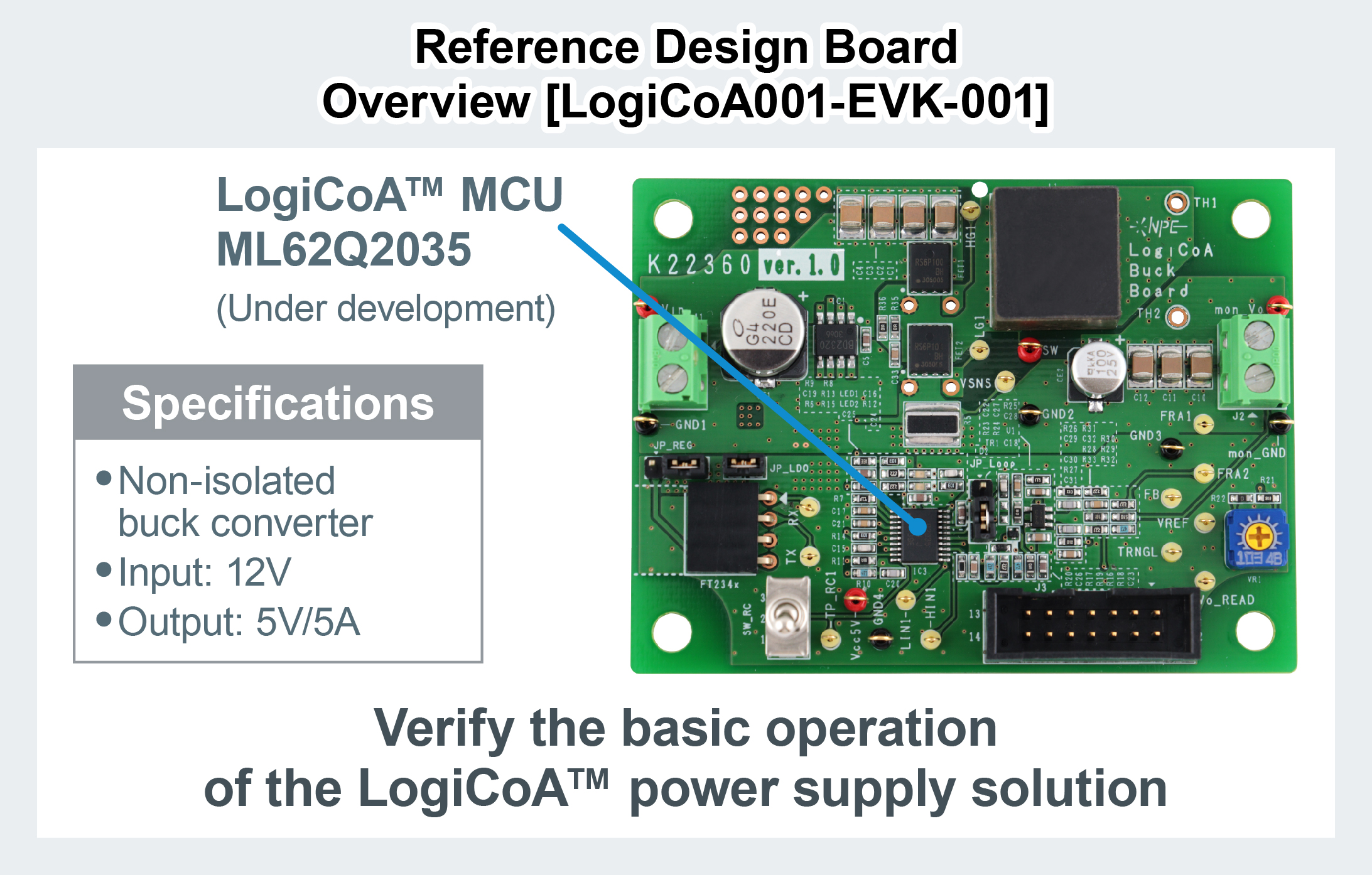

El diseño de referencia de evaluación REF66009 ofrecido en el sitio web de ROHM permite a los usuarios verificar la funcionalidad de la MCU LogiCoA™ junto con el funcionamiento básico de la solución de fuente de alimentación LogiCoA™ utilizando un circuito convertidor reductor de 12 V no aislado. El software de muestra disponible en la página de diseño de referencia permite confirmar el control de secuencia de tareas de ejecución y el monitoreo de varios parámetros en el conjunto real utilizando la placa de referencia LogiCoA001-EVK-001. Para obtener más información sobre la placa de referencia, comuníquese con un representante de ventas o la página de contacto en el sitio web de ROHM.
Ejemplos de aplicación
• Robots industriales
• Equipos de fabricación de semiconductores
• Aplicaciones de juegos
Admite montaje en una amplia gama de equipos industriales generales y dispositivos de consumo (30 W a 1 kW).
Acerca de la MCU LogiCoA™

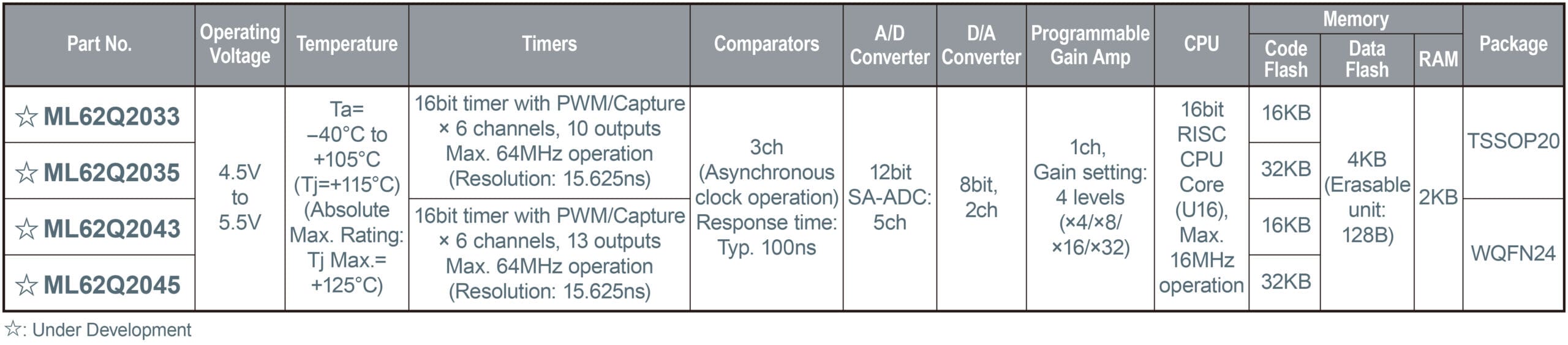

ROHM está desarrollando MCU LogiCoA™ optimizadas para el control analógico-digital integrado, como las soluciones de suministro de energía LogiCoA™. Las características incluyen un comparador analógico de 3 canales integrado que se puede vincular a un temporizador y un convertidor D/A que permite el control digital de varios parámetros para admitir diferentes topologías de suministro de energía. Especificaciones de la MCU LogiCoA™ (provisional)
Disponibilidad: ahora (muestras de MCU LogiCoA™)
Visite el sitio web de ROHM para obtener más información: https://www.rohm.com/news-detail?news-title=2024-07-10_news_logicoa&defaultGroupId=false
