Relé fotoeléctrico compacto con alta corriente ON-state y conmutación de alta velocidad
Larga vida útil, bajo consumo de energía y funcionamiento silencioso para equipos industriales

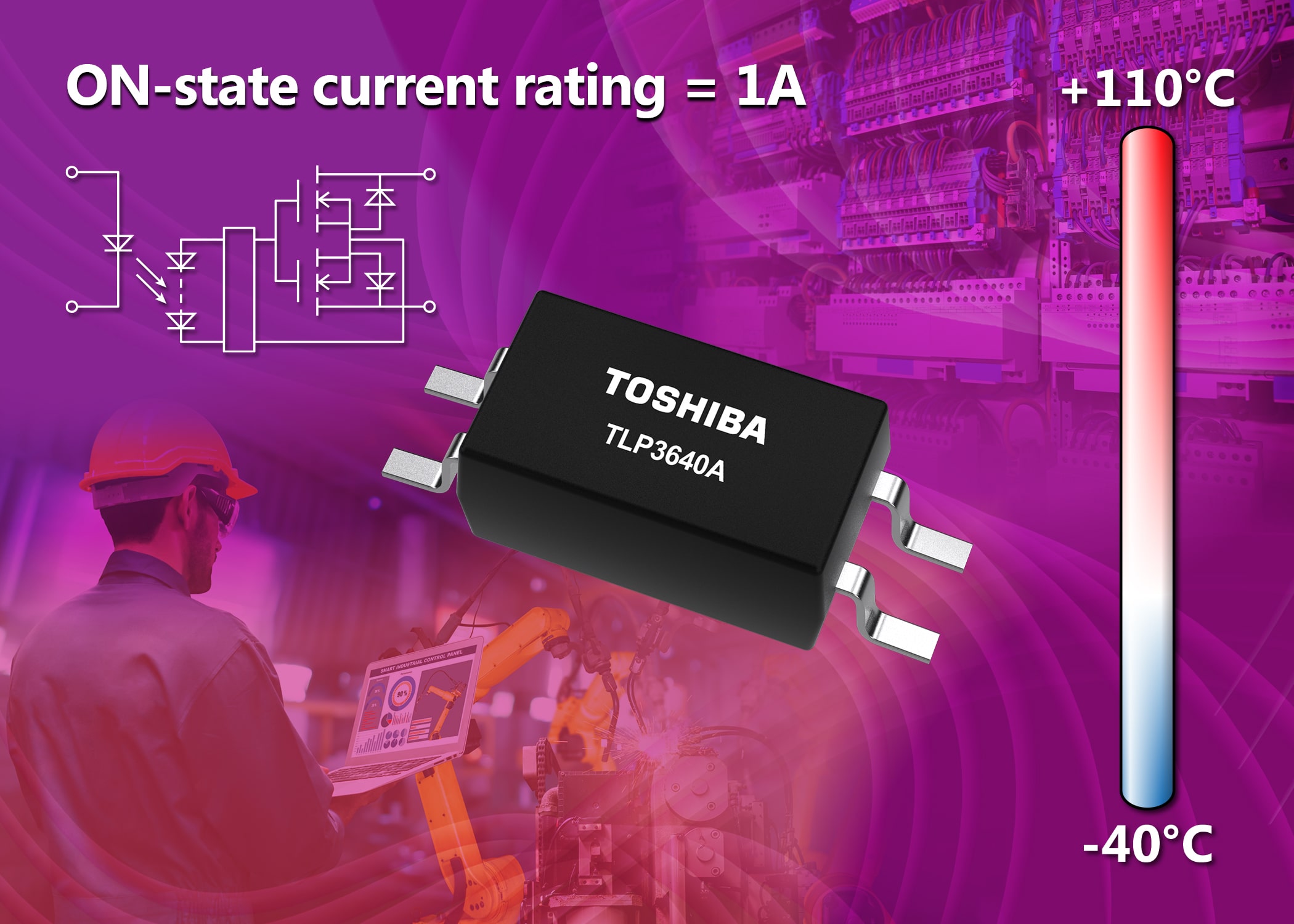

Toshiba Electronics Europe GmbH («Toshiba») ha presentado el relé fotoeléctrico TLP3640A para la automatización de fábricas y otras aplicaciones industriales, como la automatización de edificios, los sistemas de seguridad y los instrumentos de medida.
El silencioso y normalmente abierto TLP3640A, sustituye a los relés mecánicos convencionales de 1-Form-A para mejorar la fiabilidad del sistema y reducir el consumo de energía. Alojado en un encapsulado SO4 de 4 pines que mide solo 2,6 mm x 7 mm (típico), el área de montaje se reduce en un 70 % en comparación con los relés mecánicos y en un 30 % en comparación con el dispositivo TLP3122A de Toshiba, lo que contribuye a la reducción del tamaño de la aplicación y a la reducción del coste de la placa de circuito impreso.
El nuevo fotorelé se fabrica utilizando la tecnología chip sobre chip patentada por Toshiba (tecnología de integración 3D con apilamiento vertical de chips) para ofrecer un voltaje de terminal de salida en estado apagado (VOFF) de 60 V (mínimo.), una corriente constante en estado encendido (ION) de 1 A (máxima.), y una corriente pulsada en estado encendido (IONP) de hasta 3 A. La resistencia en estado de encendido (RON) es 0,14 Ω (típica.), lo que permite un funcionamiento altamente eficiente, mientras que la corriente en estado de apagado (IOFF) es 1 µA (máxima.).
Al mejorar las características de los conjuntos internos de LED y fotodiodos, el nuevo TLP3640A ofrece tiempos de conmutación máximos de 0,5 ms (tON) y 0,2 ms (tOFF). Estas velocidades de conmutación más altas hacen que el nuevo producto sea adecuado para secciones de interfaz analógica en controladores lógicos programables (PLC) y amplificadores de ganancia seleccionable utilizados en instrumentos de medición.
Con un voltaje de aislamiento mínimo (BVS) de 3750 Vrms, el dispositivo está totalmente homologado para UL1577 para aplicaciones críticas de seguridad, así como reconocido por cUL y homologado por VDE. Además, en comparación con el dispositivo TLP3122A existente, que está clasificado para una temperatura de funcionamiento desde -40 °C a +85 °C, el TLP3640A funciona hasta +110 °C (máximo), lo que mejora la flexibilidad del diseño térmico del equipo.
