Geehy presenta el APM32M3514, un SoC de control de motor de alta integración y eficiencia energética desarrollado para mejorar los diseños de sistemas de motor con funciones avanzadas y flexibilidad. Este nuevo SoC amplía la cartera de productos de Geehy, ofreciendo opciones rentables para diversas aplicaciones de control de motores.
Actualmente, en el campo del control de motores, la integración de MCU con controladores y las soluciones totalmente integradas se han convertido en una tendencia.
El APM32M3514, basado en la arquitectura MCU APM32F035, incorpora un núcleo Arm® Cortex®-M0+ con un coprocesador M0CP, un controlador de puerta 6N de 200 V y un LDO de 3,3 V de alto rendimiento. La integración de un microcontrolador de 32 bits de alto rendimiento y un driver trifásico de doble canal N minimiza el tamaño del sistema, reduce las cantidades de componentes y simplifica el diseño, facilitando el control de motores en diversas aplicaciones.
Eficiencia de procesamiento optimizada para aplicaciones complejas
El APM32M3514 está diseñado para abordar con facilidad incluso las aplicaciones de control de motores más exigentes. Este SoC, que funciona a 72 MHz y está equipado con un coprocesador M0CP integrado, ofrece una eficiencia de procesamiento excepcional. Admite un multiplicador hardware de 32 bits de un solo ciclo e incluye una serie de funciones avanzadas, como una unidad de desplazamiento, división de 32 bits/32 bits, operaciones de multiplicación-acumulación, cálculos de raíz cuadrada, funciones trigonométricas y SVPWM. Con 64 KB de memoria Flash y 10 KB de SRAM, el APM32M3514 puede manejar complejos algoritmos de control de motores con facilidad. El PWM específico del motor integrado, admite funciones complementarias de salida y frenado, enlazando a la perfección con el coprocesador M0CP para proporcionar una experiencia de control del motor suave y eficiente.
Diseño integrado con protección robusta
El SoC integra una MCU, un controlador de puerta, amplificadores operacionales y un LDO en una solución compacta todo en uno. Incorpora un controlador de puerta 6N de 200 V (tensión de funcionamiento: 5 V-20 V) que ofrece funciones de protección esenciales, como protección contra sobrecorriente, bloqueo por bajo voltaje, protección contra sobretemperatura y prevención de ‘shoot-through ‘. El LDO de 3,3 V incorporado, con un error de tensión de salida inferior al 2%, minimiza la necesidad de componentes externos, lo que proporciona a los diseñadores una mayor flexibilidad para optimizar el diseño del sistema.
El APM32M3514 conserva la configuración de periféricos de la serie APM32F035, lo que garantiza su compatibilidad y facilidad de uso. Además de periféricos estándar como un ADC de 12 bits (1 Msps), SPI, U(S)ART (compatible con comunicación full-duplex), I2C y CAN, integra funciones avanzadas como dos comparadores analógicos programables (COMP), un sensor de temperatura (T-sensor) y cuatro amplificadores operacionales generales (Op-Amps) con un error de consistencia de ganancia inferior al 1% y una slew rate de 10 V/μs. Estos componentes están diseñados para satisfacer los requisitos de muestreo preciso de diversas aplicaciones de control de motores, garantizando un rendimiento y una fiabilidad óptimos.
Completo ecosistema de control de motores para una integración perfecta
Geehy ofrece un completo ecosistema de control de motores que facilita una integración perfecta y un rápido desarrollo. Cuenta con una plataforma de desarrollo universal compatible con las capas de aplicación, intermedia, de dispositivos y de hardware, lo que garantiza un enfoque holístico del diseño de sistemas de control de motores.

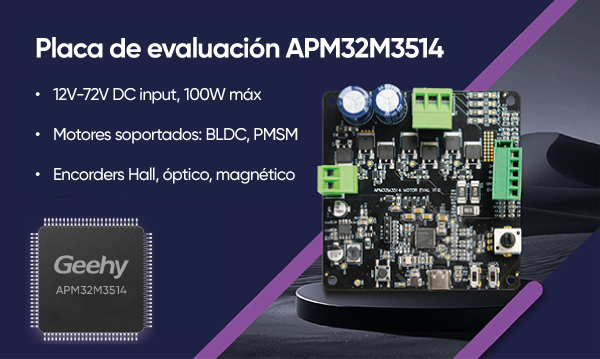

Para ayudar aún más a sus clientes, Geehy ha desarrollado la tarjeta EVAL de control de motores APM32M3514, diseñada para aplicaciones con tensiones nominales de 12 V a 72 V. Esta placa permite un rápido desarrollo y validación de la solución, permitiendo a los usuarios explorar todas las capacidades de los chips Geehy para un mayor desarrollo y prueba de algoritmos.
Además, Geehy proporciona una completa cadena de herramientas, demostraciones en múltiples escenarios y asistencia técnica, lo que permite a los usuarios acelerar su camino hacia la producción en serie.
