Los nuevos diodos de barrera Schottky SiC de 1200 V de Toshiba alcanzan una tensión de paso baja típica de 1,27 V

10 nuevos dispositivos de potencia de orificio pasante de 1200 V de tercera generación para reducir la pérdida de potencia en equipos industriales

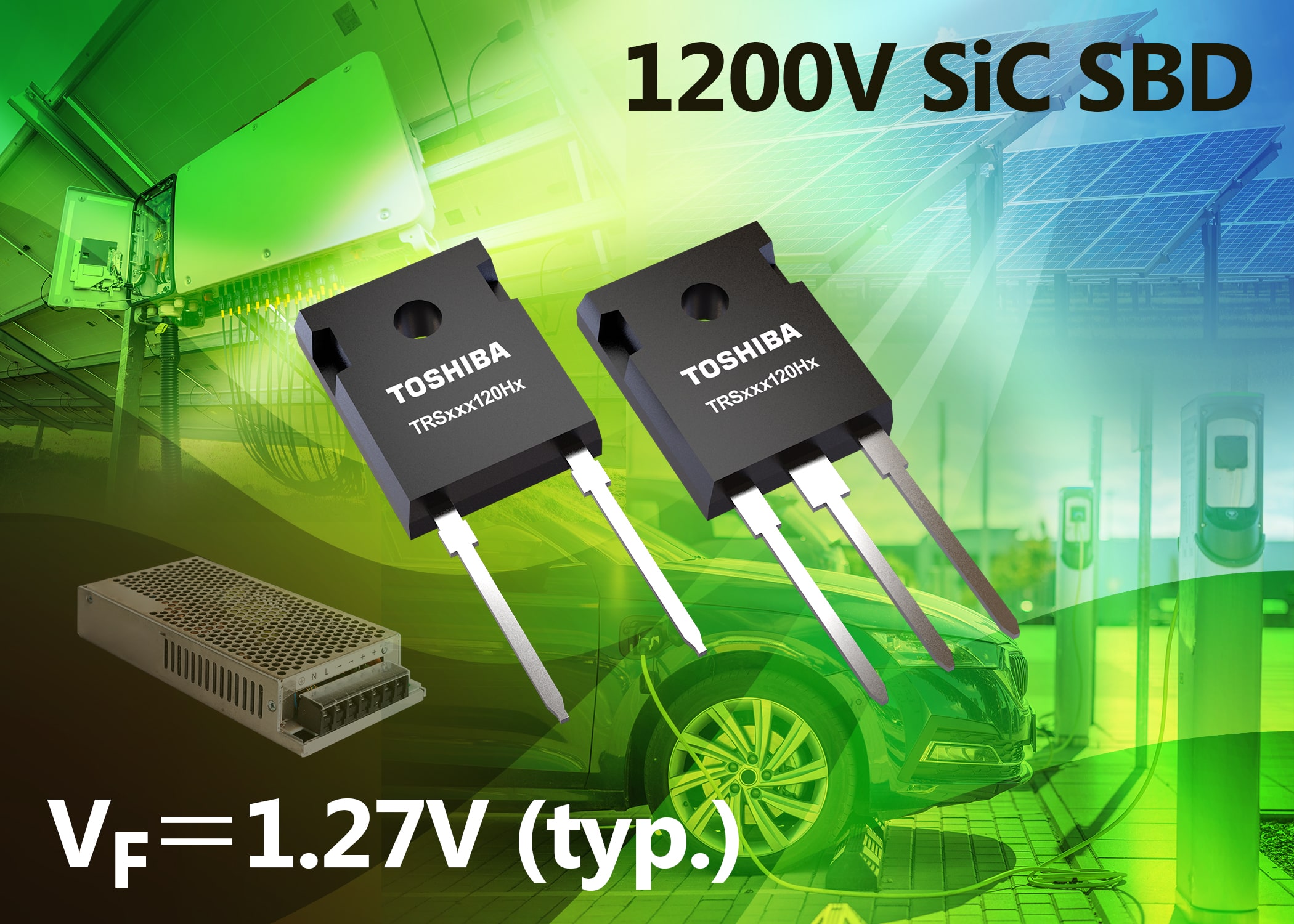

Toshiba Electronics Europe GmbH («Toshiba») mejora su cartera de diodos de carburo de silicio (SiC) con diez nuevos diodos de barrera Schottky (SBD) de 1200 V. La serie TRSxxx120Hx, compuesta por cinco productos alojados en encapsulados TO-247-2L y cinco en encapsulados TO-247, ayuda a los diseñadores a mejorar la eficiencia de los equipos industriales, incluidos los inversores fotovoltaicos (PV), las estaciones de carga de vehículos eléctricos (VE) y las fuentes de alimentación conmutadas.

Mediante la implementación de una estructura de barrera de unión Schottky (JBS) mejorada, la serie TRSxxx120Hx permite una tensión de paso (V_F) muy baja, de sólo 1,27 V (típica). El PiN-Schottky fusionado incorporado en una estructura JBS reduce las pérdidas del diodo en condiciones de corriente elevada. El TRS40N120H de la nueva serie admite una corriente continua de avance (I_F(DC)) de 40 A (máx.) y una corriente pico directa no repetitiva (I_FSM) de 270 A (max), siendo la temperatura máxima de carcasa (T_C) de todos los dispositivos de +175 °C.

Combinados con la menor carga capacitiva y corriente de fuga, los productos ayudan a mejorar la eficiencia del sistema y simplifican el diseño térmico. Por ejemplo, a una tensión inversa (V_R) de 1200 V, el diodo TRS20H120H alojado en el encapsulado TO-247-2L proporciona una carga capacitiva total (Q_C) de de 109 nC y una corriente inversa (I_R) de 2 µA.

Siga el enlace para obtener más información sobre la nueva serie TRSxxx120Hx de diodos de barrera Schottky de SiC de 1200 V.

Los envíos en serie de los nuevos dispositivos comienzan hoy.
