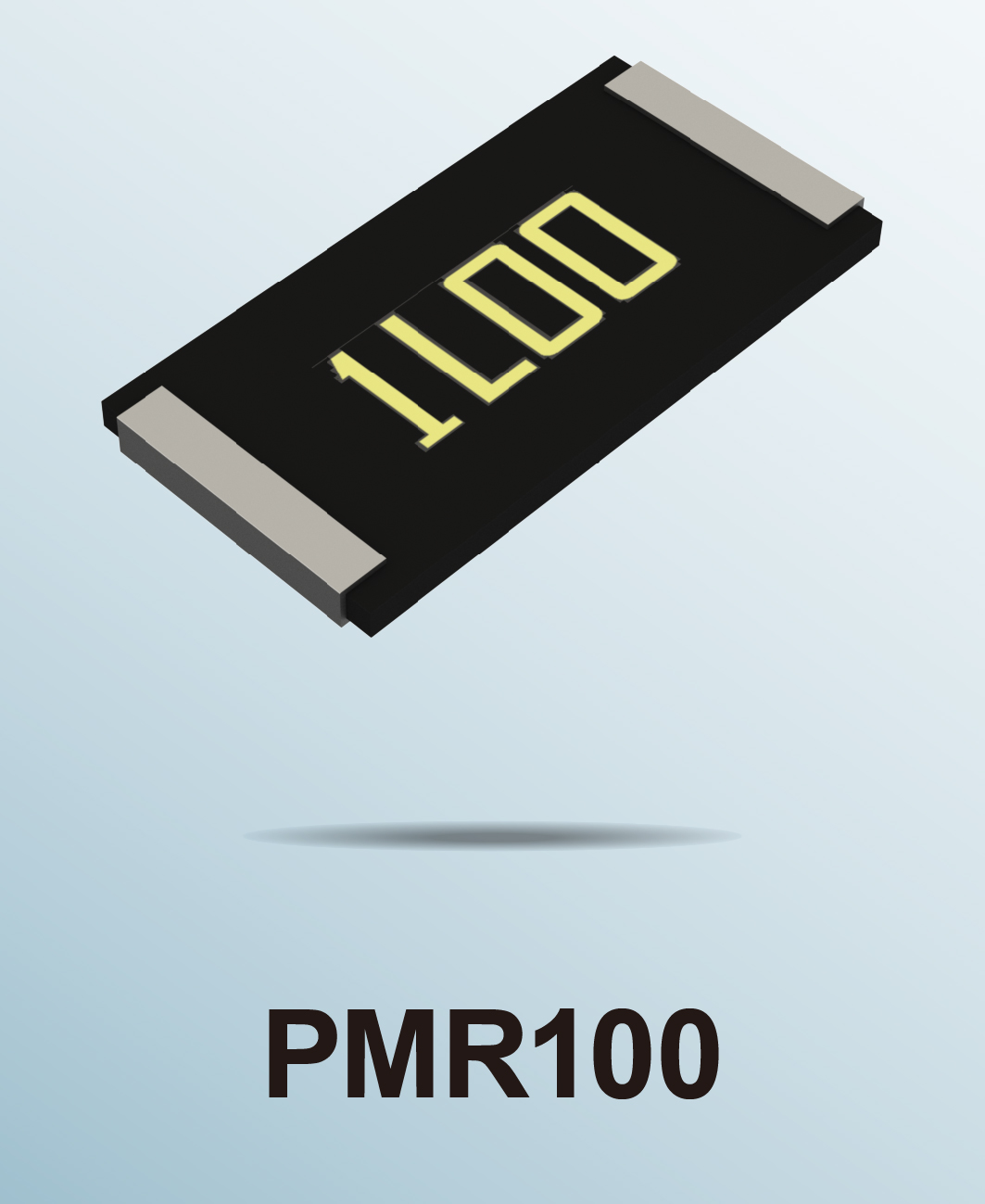

Tres nuevos modelos que presentan una potencia nominal de 5 W en resistencias ultrabajas de 0,5, 1,0 y 1,5 Miliohmios se han añadido a la serie PMR100 de resistencias shunt de placa metálica de tamaño 2512 / 6432.
ROHM ha añadido tres nuevos productos con una potencia nominal de 5 W en valores de resistencia de 0,5 mΩ, 1,0 mΩ, 1,5 mΩ a la serie PMR100 de resistencias shunt de placa metálica de tipo estándar en los tamaños 2512 (0,25 pulgadas × 0,12 pulgadas) / tamaño 6432 (6,4 mm × 3,2 mm) diseñadas para circuitos de alimentación y control de motores en aplicaciones para automoción, consumo y equipos industriales.
Las resistencias shunt para la detección de corriente se utilizan principalmente para la protección contra sobrecorriente de fuentes de alimentación y la detección del nivel de las baterías, y en circuitos de accionamiento por motor en una amplia gama de campos, incluidos los sectores de la automoción, los equipos industriales y la electrónica de consumo. Para conseguir el ahorro de energía necesario para diversas aplicaciones, es necesario un control preciso del circuito mediante resistencias shunt de alta precisión y fiabilidad. Además, a medida que mejora la funcionalidad de las aplicaciones, las placas son cada vez más densas, lo que requiere resistencias shunt más pequeñas y de mayor potencia. Particularmente en el campo de la automoción, es importante garantizar una alta precisión de detección incluso en entornos con altas temperaturas.

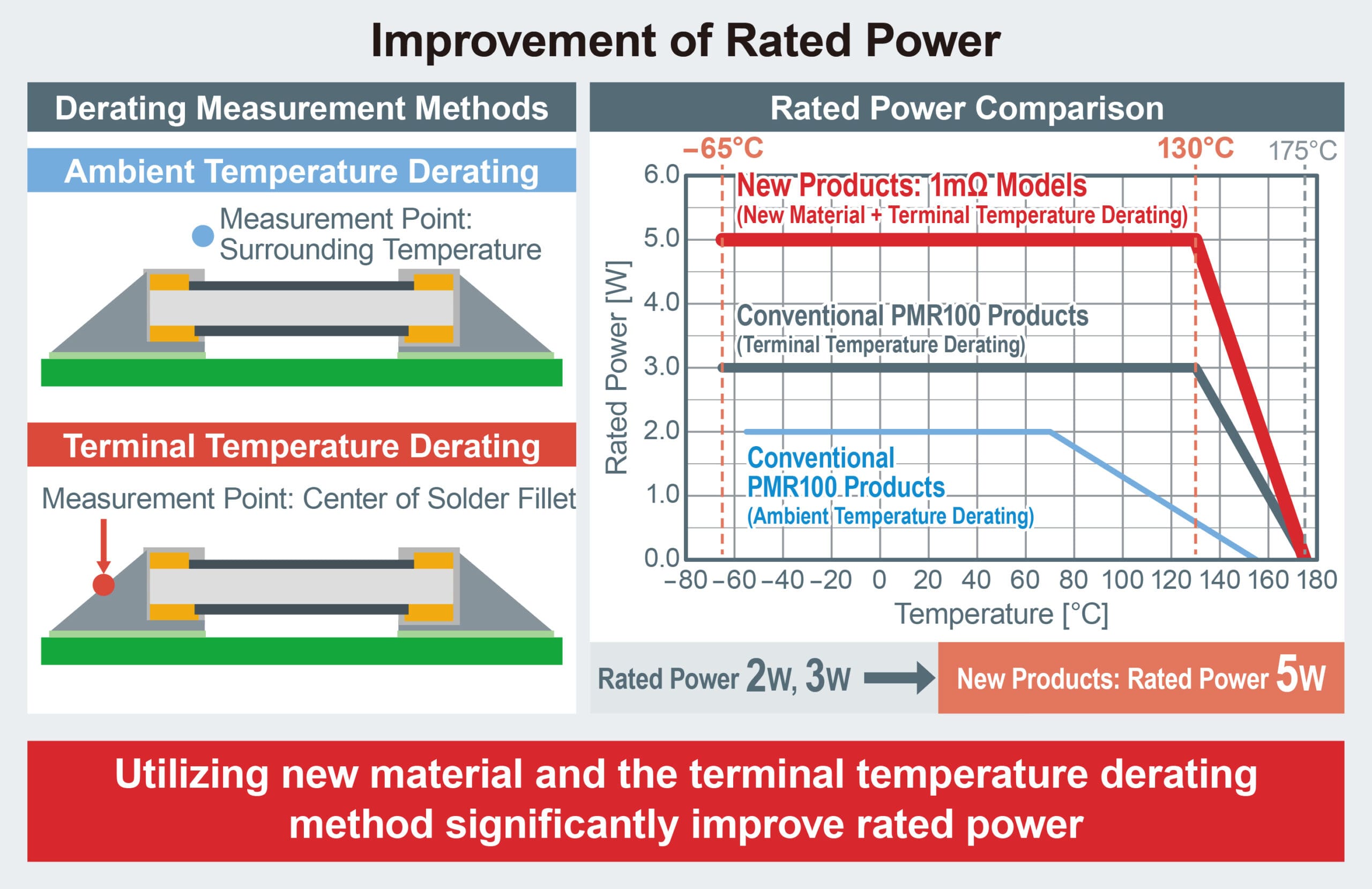

Estos nuevos productos alcanzan una potencia nominal de 5 W utilizando nuevos materiales con excelentes características de temperatura y reducción de la temperatura de los terminales. Se convierte así en el mejor de su clase para los tipos de chip plano de tamaño 6432 con película protectora. Al alcanzar una potencia nominal aproximadamente 2,5 veces superior a la de los productos PMR100 de 2 W convencionales y alrededor de 1,7 veces superior a la de los modelos de 3 W, permite sustituir los tipos de alta potencia de mayor tamaño, lo que contribuye a una mayor miniaturización en diversas aplicaciones. Además, se garantiza una temperatura nominal de los terminales de 130 °C (para productos de 0,5 mΩ y 1 mΩ) y un rango de temperaturas de funcionamiento de -65 °C a +175 °C, lo que garantiza un funcionamiento estable incluso en entornos de temperaturas extremas. El excelente coeficiente de temperatura de la resistencia (CTR) de ±75 ppm/°C garantiza una detección de corriente de alta precisión.
ROHM sigue avanzando en el desarrollo de resistencias. Al aumentar aún más los rangos de potencia y resistencia, ROHM puede ampliar la serie PMR100 para incluir modelos compactos de alta potencia, alta temperatura y alta precisión, así como tipos de 4 W en los tamaños más pequeños de 1210 (0,12 pulgadas × 0,1 pulgadas) / 3225 (3,2 mm × 2,5 mm) y 2010 (0,2 pulgadas × 0,1 pulgadas) / 5025 (5,0 mm × 2,5 mm).
En el futuro, ROHM seguirá contribuyendo a la miniaturización y al ahorro energético de las aplicaciones al mejorar el rendimiento de su amplia gama de resistencias tipo shunt.
Serie PMR

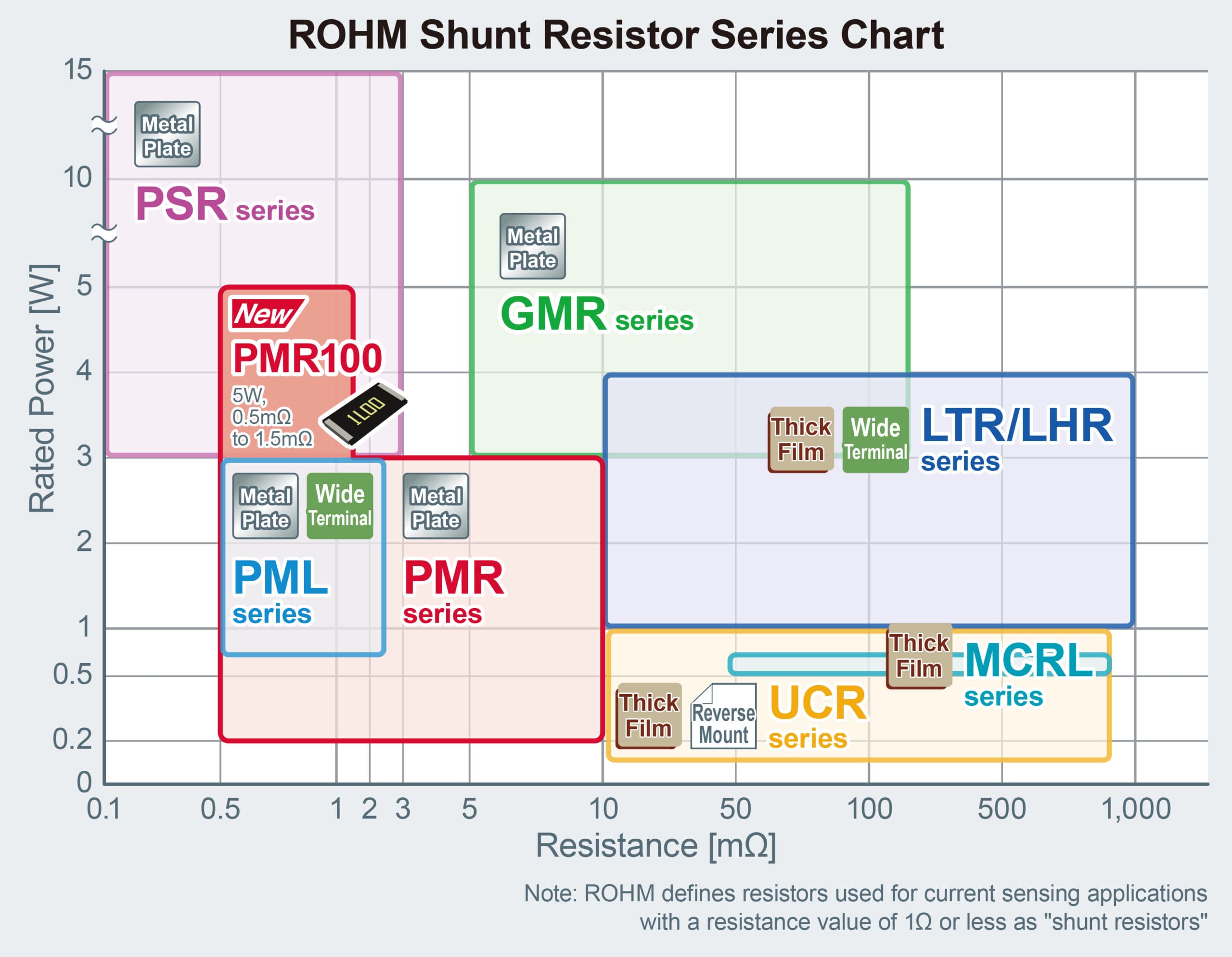

La serie PMR presenta las resistencias de placa metálica más utilizadas entre la gama de resistencias shunt de ROHM.
Se ofrecen siete tamaños estándar, que van desde el tamaño 0402 (0,04 pulgadas × 0,02 pulgadas) / 1005 (1,0 mm × 0,5 mm) hasta el tamaño 2512 (0,25 pulgadas × 0,12 pulgadas) / tamaño 6432 (6,4 mm × 3,2 mm).
Además, la adopción de una estructura patentada sin bordes suprime el aumento de la temperatura del producto causado por la concentración localizada de corriente. Esto permite una mayor distancia entre electrodos, lo que mejora la facilidad de diseño de patrones incluso con resistencias tan bajas como 0,5 mΩ.
Gama PMR100
Ejemplos de aplicación
Los nuevos productos son universalmente compatibles para la detección de corriente en una amplia gama de aplicaciones.
- Automoción: dirección asistida eléctrica (EPS), compresores eléctricos, bombas de aceite/agua, motores de puertas, controladores ADAS, etc.
- Equipos industriales: módulos de potencia industriales, acondicionadores de energía, herramientas eléctricas, inversores fotovoltaicos, fuentes de alimentación para servidores, SAI (sistemas de alimentación ininterrumpida), fuentes de alimentación para estaciones base, etc.
- Aplicaciones de consumo: electrodomésticos (p. ej. aires acondicionados, frigoríficos, aspiradoras, lavadoras) etc.
