Combina un polivalente y robusto front-end de entrada/salida digital y analógica con la potencia y sencillez de empleo del RP2040

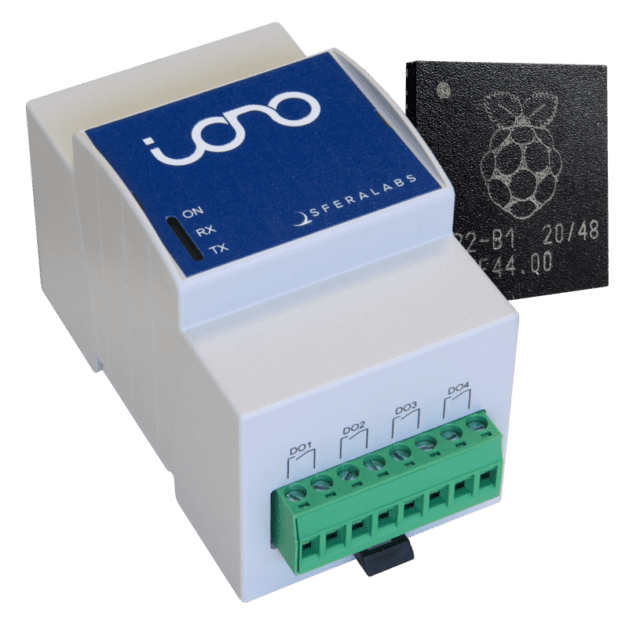

Apenas unos meses tras el lanzamiento inicial del microcontrolador Raspberry Pi RP2040, Sfera Labs ha presentado el primer producto industrial basado en este nuevo chip. El Iono RP es un módulo sólido de E/S programable que combina la sencillez de empleo de la Raspberry Pi con una extensa selección de interfaces de entrada y salida digitales y analógicas. El resultado es un módulo robusto, seguro, fiable y simple de conectar -que cumple de forma plena las reglas CE, FCC y también IC-, conveniente para su instalación en ambientes industriales y residenciales.

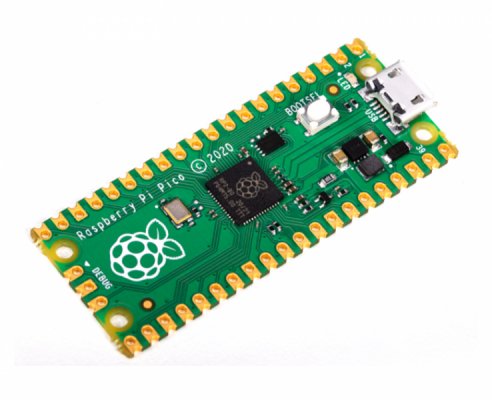

Iono RP incorpora el RP2040, el primer chip microcontrolador de alto desempeño desarrollado por Raspberry Pi y dirigido tanto al mercado industrial como al de apasionados. Cuenta con un procesador Arm Cortex-M0+ de doble núcleo, con una velocidad de reloj de hasta 133MHz, aparte de 264kB de RAM interna y una arquitectura interna de entrada/salida muy flexible con múltiples interfaces estándar.
Aparte de una extensa gama de entradas de alimentación de doce-24V y salidas de relé de potencia, Iono RP acepta entradas analógicas de 0-10V/4-20mA estándar de la industria, una salida analógica de 0-10V, líneas de entrada/salida digitales y una interfaz serie RS-cuatrocientos ochenta y cinco. Todo ello en una carcasa compacta de carril DIN, lista para ser instalada en guardarropas eléctricos y también integrada en sistemas de control de automatización.
El Iono RP aprovecha el extenso soporte de la comunidad creada en torno al RP2040, como las potentes, si bien fáciles, herramientas de desarrollo y la documentación que lo acompañan. El desarrollo de software de control no podría ser más simple, merced a los populares lenguajes de programación MicroPython y C/C++ y a la comodidad de programar arrastrando y soltando usando el almacenaje masivo mediante USB y el cargador de arranque en el chip. La memoria Flash interna de dieciseis MB de Iono RP puede cobijar una lógica de aplicación muy compleja. Un chip EERAM dedicado asimismo deja guardar información persistente sin gastar la memoria flash.
Asimismo hay peculiaridades opcionales libres para el Iono RP. Entre ellas se hallan un reloj en tiempo real con batería de reserva y un chip de elemento seguro para la encriptación y el almacenaje seguro de certificados digitales. Asimismo se puede instalar en factoría un sensor de terremotos, que puede emplearse, por servirnos de un ejemplo, para desconectar las cargas eléctricas o bien efectuar otras labores de automatización relacionadas con la seguridad cuando se advierte un seísmo.
Al aprovechar el ecosistema de desarrollo de la Raspberry Pi RP2040, los ingenieros pueden usar la Iono RP como base para crear nuevas y también interesantes aplicaciones de automatización y control. Además de esto, las librerías de firmware desarrolladas particularmente para el Iono RP son todas y cada una de código abierto y se puede acceder a ellas de manera libre por medio de Github, lo que ayuda a apresurar la finalización del proyecto. Para respaldar los requisitos de los OEM, Sfera Labs puede administrar servicios de impresión de carcasas y logos adaptados.
Para más información sobre el módulo Iono RP, visite la web de Sferalabs.
Especificaciones técnicas
✓ Fuente de alimentación de doce-28Vdc, con protección contra sobretensiones y polaridad inversa, y fusible reseteable de 1,1A
✓ RP2040, procesador Arm Cortex M0+ de doble núcleo, con una frecuencia de 133MHz, 264kB de SRAMdieciseis MB de memoria Flash integrada
✓ 16kbit SRAM con respaldo EEPROM
✓ cuatro entradas multimodo: para ser empleadas como digitales o bien como señales analógicas de 0-30V o bien 0-20mA
✓ dos entradas digitales para contactos libres de potencial o bien entrada/salida de nivel TTL
✓ 1 salida analógica con buffer 0-10V controlada por la salida PWM del RP2040
✓ cuatro salidas de relé de potencia con capacidad de 6A a 250V
✓ Interfaz estándar RS-cuatrocientos ochenta y cinco a los pines de serie UART del RP2040, con protección contra descargas electrostáticas (ESD) Soporte de 1-Wire, I2C y Wiegand
✓ Reloj en tiempo real opcional con batería de reserva de litio / dióxido de manganeso incorporada
✓ Chip de elemento seguro opcional
✓ Módulo opcional de sensor de terremotos
✓ Bloques de terminales extraíbles para facilitar la instalación
✓ Entradas protegidas contra ESD y sobretensiones temporales
✓ Doble aislamiento interno entre las zonas de alta tensión (salidas de relé) y todos los otros componentes
✓ Carcasa modular compacta, estándar DIN, tamaño de tres unidades, conveniente para el montaje en carril Omega
