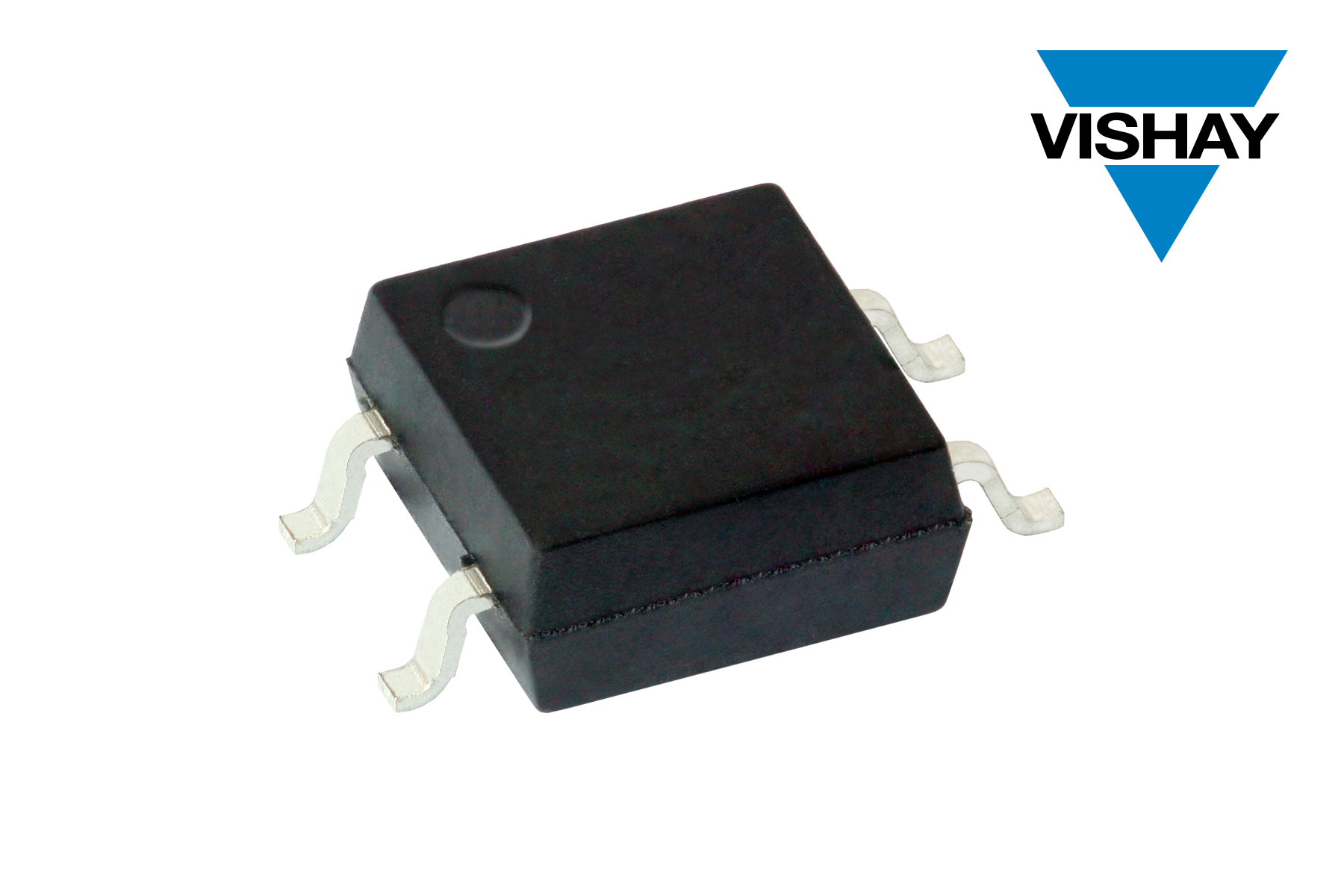

El VOMDA1271 de Vishay tiene más especificaciones además del circuito de apagado.
La cartera de productos de Rutronik incluye el VOMDA1271 de Vishay, un controlador MOSFET certificado para automoción con un apagado rápido integrado. El VOMDA1271 obtiene toda la corriente necesaria para accionar sus circuitos internos del emisor de infrarrojos en el lado primario de baja tensión de la barrera de aislamiento. No se requiere una fuente de alimentación externa para proporcionar VCC, lo que hace que el controlador MOSFET con aislamiento óptico sea más rentable. Es fácil de usar, tiene certificación AEC-Q102 y viene en un paquete SOP-4 que ahorra espacio. Los componentes están disponibles en paquetes de cinta y carrete en www.rutronik24.com.
El VOMDA1271 tiene un apagado rápido integrado, que solo requiere 0,7 ms (típico) para apagarse y ofrece y ofrece un tiempo de encendido de 0,05 ms. Los componentes tienen un conjunto de puertas fotovoltaicas y, por lo tanto, no requieren una fuente de alimentación adicional para garantizar la tensión de prueba de aislamiento requerida de 3.750 VRMS. El diseño simplificado resultante permite reducir los costos y los requisitos de espacio.
Los controladores con aislamiento óptico funcionan de manera confiable en un amplio rango de temperaturas de -40 °C a +125 °C, lo que los hace ideales para su uso en tecnología de carga automotriz. Los componentes también son compatibles con microcontroladores.
Resumen de ventajas:
• Circuito de desconexión integrado
• Certificado AEC-Q102
• Tensión de circuito abierto de 8,5 V típica a IF = 10 mA
• Corriente de cortocircuito a 15 μA típica a IF = 10 mA
• Tensión de prueba de aislamiento 3.750 VRMS
• Temperatura de funcionamiento de -40 °C a +125 °C
Ejemplos de aplicación:
• Relé de precarga de vehículos
• Cargadores Powerwall
• Controladores de compuerta para MOSFET de alto voltaje
• BMS
• Relés de estado sólido (SSR) personalizados
