Armarios de bastidor de 19” y 20U con capacidad de 90 kW
Los nuevos modelos de la serie GSPS pueden alojar fuentes de alimentación CC programables TDK-Lambda GENESYS+™ de 0-20 a 0-1.500 V

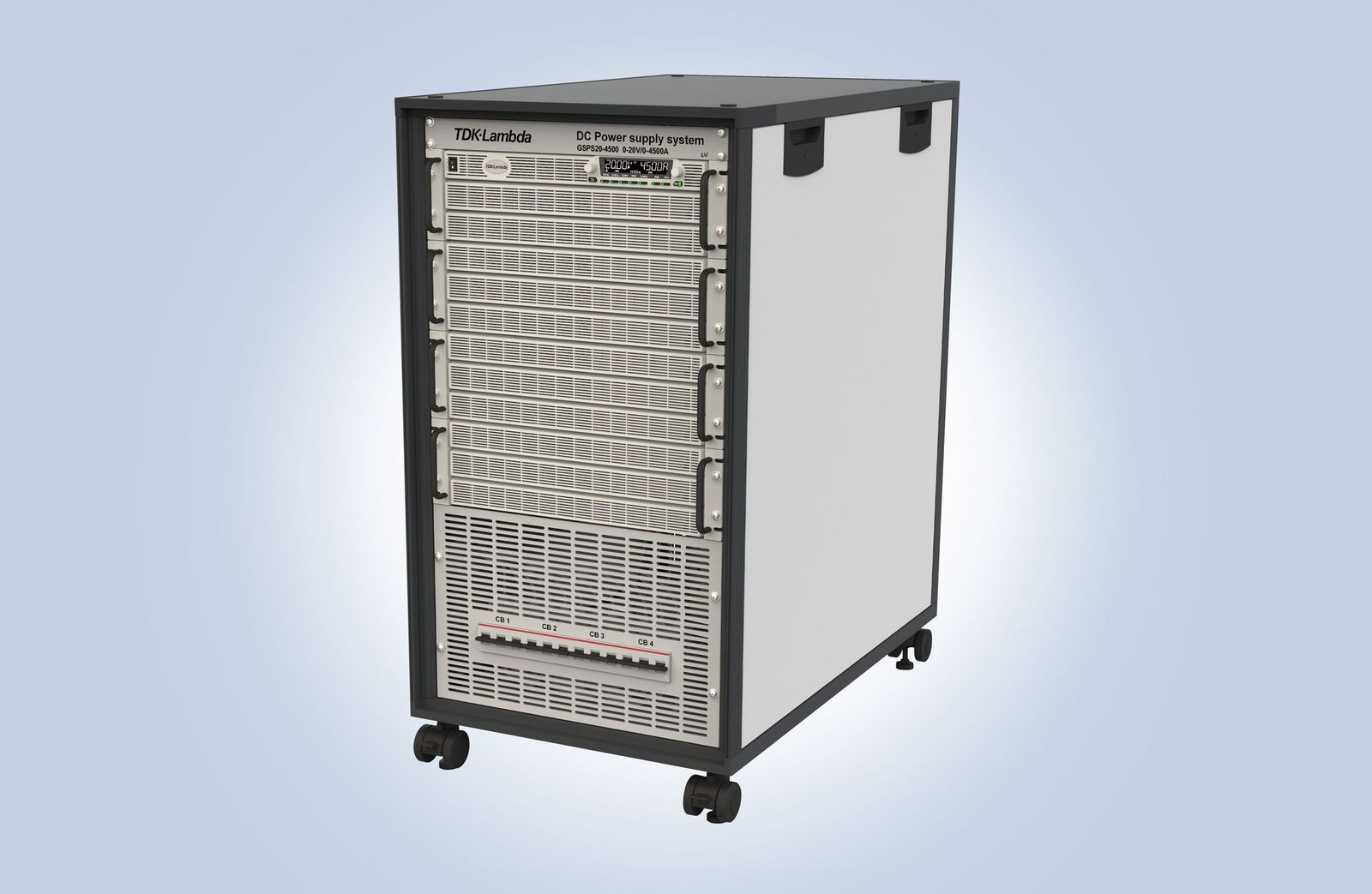

TDK Corporation (TSE 6762) anuncia la introducción de nuevos armarios de bastidor (rack) GSPS de 19” y 20U con capacidad de hasta 90 kW, que están especialmente indicados para alojar las fuentes de alimentación CC programables de la serie TDK-Lambda GENESYS+™.
Los sistemas GSPS permiten realizar la transición entre los modos operativos de límite de tensión, corriente y potencia constante. Además, los armarios están montados sobre ruedas bloqueables para facilitar su reubicación en centros de investigación o producción.
La serie GSPS responde a la demanda de soluciones de test y medida de componentes de automoción, baterías de vehículos eléctricos (VE), proyectos aeroespaciales, imanes de alta potencia, imagen médica, producción de semiconductores y aplicaciones de automatización industrial y control de procesos.
Internamente, doce de las fuentes de alimentación GENESYS+™ de 7,5 kW se configuran juntas para proporcionar hasta doce rangos de tensión de salida entre 0 – 20 V y 0 – 1.500 V con corrientes de hasta 4.500 A. El sistema paralelo patentado de TDK-Lambda ofrece una respuesta de carga dinámica y características de rizado y ruido similares a las de una sola fuente.
El rango de tensión de entrada es trifásico (de 342 a 528 Vac, con entre 47 y 63 Hz), cubriendo 380, 400, 415, 440, 460 y 480 Vac (nominales). Los disyuntores de entrada son accesibles en el panel frontal de cada armario, mientras que las conexiones de la barra colectora de salida en paralelo se encuentran en la parte trasera.
Las características de seguridad son estándares en todas las fuentes de alimentación GENESYS+™, abarcando Safe/Auto Re-Start, Last Setting Memory y funciones de protección ante subida de tensión, corriente y temperatura.
La serie GSPS también utiliza la programación común de la gama GENESYS+™, ya sea mediante los controles del panel frontal, remotamente vía comunicaciones LAN (LXI 1.5), USB 2.0 y RS232/485 o a través de una interfaz de control y monitorización analógica aislada (0-5 y 0-10 V). Las interfaces opciones abarcan una amplia selección de GPIB (IEEE488.2), EtherCAT, Modbus-TCP e IS420 (bucle de programación de corriente aislada de 4 a 20 mA).
Además, el paquete de software consta de controladores, un creador de forma de onda y GUI de panel frontal virtual.
Los armarios de bastidor de 19” y 20U GSPS miden 553 x 902 x 1.028 mm y pesan menos de 200 kg. Las ruedas se pueden quitar si no son necesarias.
La serie, que cuenta con cinco años de garantía, tiene los certificados de seguridad IEC/EN/UL 61010-1 y dispone de los marcados CE y UKCA para las directivas de Baja Tensión (LV), EMC y RoHS. La familia GENESYS+™ también cumple los estándares IEC/EN 61204-3 de inmunidad EMC y EMI conducida y radiada.
Existe más información de los armarios GSPS de 90 kW en su ficha técnica (tdk.com)
Principales aplicaciones
Test y medida de componentes de automoción, baterías de vehículos eléctricos (VE), proyectos aeroespaciales, imanes de alta potencia, imagen médica, producción de semiconductores y aplicaciones de automatización industrial y control de procesos.
Principales características y beneficios
Diseño compacto con altura de 20U en un bastidor de 19”
Rango de entrada trifásica de 342 a 528 Vac
Tensiones de salida de 0-20 V hasta 0-1.500 V
Las interfaces LAN, USB, RS232, RS485 y analógicas aisladas son estándares
Generación y almacenamiento de formas de onda arbitrarias
