Anritsu Corporation presenta una solución de prueba de receptor compatible con el último estándar de comunicación USB4® versión 2.0*1 (USB v2) con una velocidad de transmisión de datos de 80 Gbit/s, lograda mediante la mejora de la funcionalidad del analizador de calidad de señal-R MP1900A. Anritsu contribuye al crecimiento de USB4 v2 porque esta solución permite la evaluación de dispositivos USB que transfieren grandes cantidades de datos, como video HD, etc.
Anritsu exhibirá el analizador de calidad de señal-R MP1900A en ECOC 2024 en su stand C1.
Antecedentes de desarrollo
La creciente demanda de transmisión de alta capacidad de video HD 4K/8K y comunicación de alta velocidad entre dispositivos IoT basados en IA requiere velocidades de transferencia de datos más rápidas. Se ha vuelto necesaria una comunicación USB más rápida para permitir la comunicación entre teléfonos inteligentes, tabletas y dispositivos periféricos. La velocidad de transferencia de datos USB4 v2 más reciente es el doble de rápida que la del USB4 v1 anterior. Por lo tanto, la transferencia de video de alta velocidad a la pantalla o unidad de almacenamiento a través de un cable USB Type-C®*2 es más fluida.
La mayor tasa de Baud*3 y el uso de modulación PAM3*4 pueden generar problemas como velocidad de comunicación reducida y calidad de comunicación degradada como resultado del ruido de alta frecuencia y la fluctuación generada durante la comunicación USB. Por lo tanto, las evaluaciones del receptor USB4v2 necesitan señales de mayor calidad que las del estándar de transmisión de datos del dispositivo USB.
El generador de patrones también es necesario para simular y evaluar condiciones de mala calidad de comunicación agregando ruido y fluctuación a señales de alta calidad.
Descripción del producto

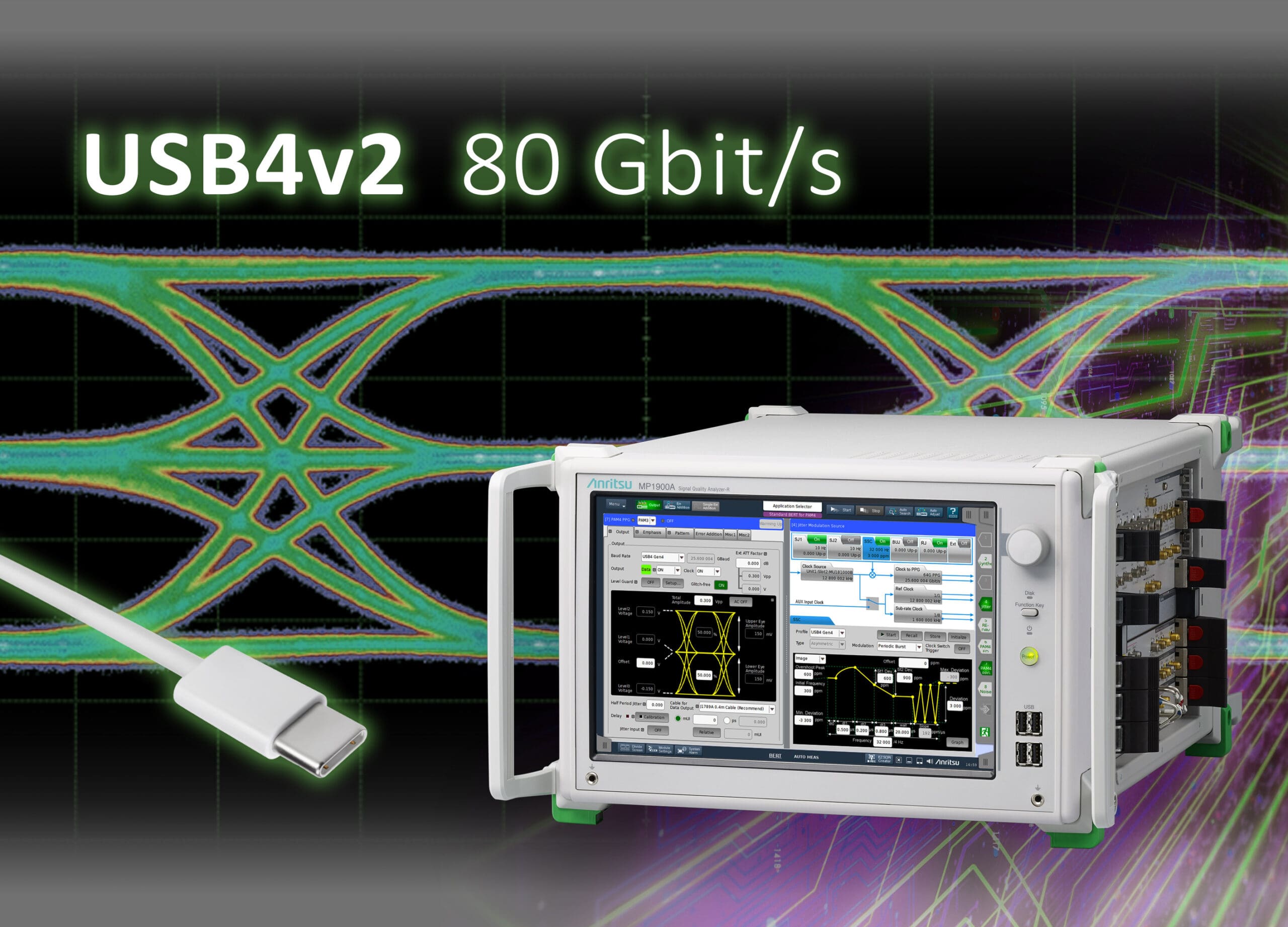

Analizador de calidad de señal-R MP1900A
El MP1900A es un BERT*5 de alto rendimiento que admite la prueba de receptores de interfaces de comunicación de datos y computación de alta velocidad, como USB, PCIe, Thunderbolt y 400 GbE/800 GbE.
El MP1900A existente, que admite pruebas de receptores USB 3.2 y USB4 v1, se puede actualizar a USB4 v2 agregando la nueva opción y el módulo PPG.
La señal de salida PAM3 de este módulo se puede utilizar para realizar pruebas de receptores confiables debido a su baja fluctuación y rendimiento de forma de onda de alta calidad. También admite la prueba de entrenamiento de variación de frecuencia del receptor agregada a la especificación de prueba de cumplimiento USB4 v2 para evaluar la función de entrenamiento para establecer condiciones de comunicación estables durante la conexión USB.
Términos técnicos
*1 USB4® versión 2.0: estándar de comunicación USB (Universal Serial Bus) publicado en septiembre de 2022. USB4® es una marca registrada de USB Implementers Forum.
*2 USB Type-C®: USB Type-C® es una marca registrada de USB Implementers Forum.
*3 Baud: unidad que representa la cantidad de ciclos de modulación por unidad de tiempo.
*4 PAM3: abreviatura de Pulse Amplitude Modulation 3, un método de señalización que utiliza tres niveles de voltaje.
*5 BERT: abreviatura de Bit Error Rate Tester. Un instrumento de medición para medir la tasa de error de señales digitales.
