Interfaz inteligente de suministro eléctrico y carga

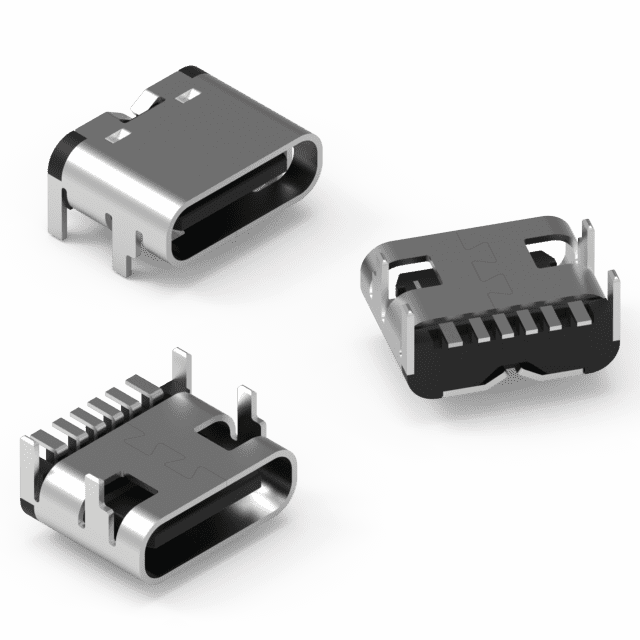

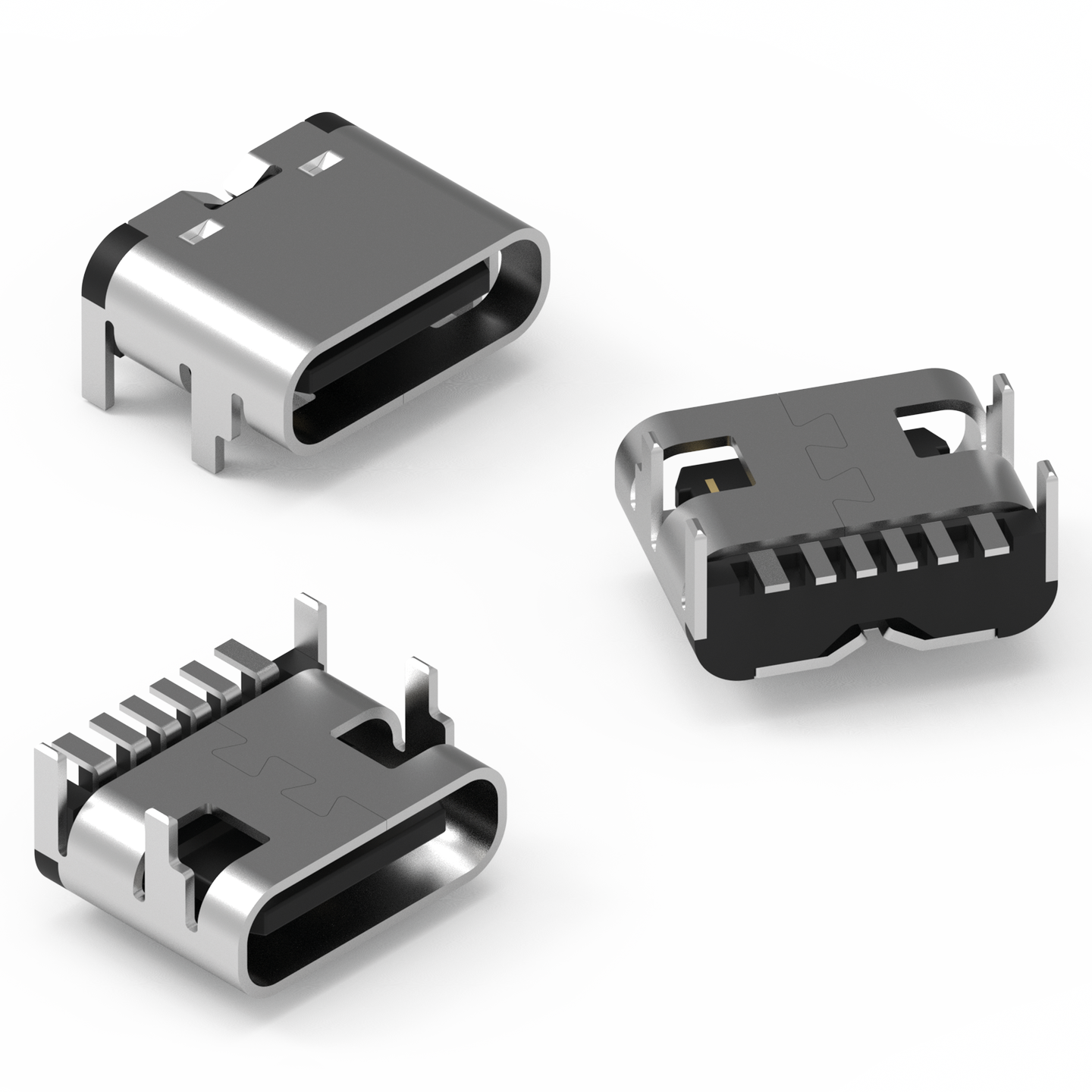

Würth Elektronik presenta su nuevo conector hembra USB WR-COM USB 3.1 PD Type C – Power Only SMT justo a tiempo para la normalización de la interfaz de la UE. Está previsto exclusivamente para la alimentación eléctrica y es compatible con el protocolo de comunicación USB Power Delivery (USB-PD) para la carga adaptativa con hasta 240 vatios.
A finales de 2024 se pondrá fin a la proliferación de cargadores para pequeños dispositivos electrónicos. La UE exigirá el uso obligatorio de conectores USB-C y del estándar USB Power Delivery.
El nuevo conector hembra USB-C de Würth Elektronik, diseñado exclusivamente como interfaz de suministro eléctrico y carga, cumple la nueva norma. Se comunica con la fuente de alimentación conectada y determina automáticamente la potencia máxima de carga. En el modo EPR (Extended Power Range), hasta 240W fluyen hacia las baterías. La comunicación inteligente garantiza tiempos de carga especialmente cortos y previene daños en los circuitos debidos a corrientes excesivas.
Diseño robusto y fácil de instalar
Para una instalación mecánica y eléctricamente fiable, el conector hembra de seis pines está diseñado para montaje SMD tipo receptáculo horizontal con seis contactos de soldadura: cuatro contactos para el suministro eléctrico (Vbus y GND) y dos contactos de comunicación para determinar la tensión de trabajo (CC). Los contactos están provistos de una capa de níquel a modo de barrera y presentan un recubrimiento de oro. El recubrimiento de níquel garantiza un elevado nivel de protección contra la corrosión de la carcasa (encapsulado). Las piezas de plástico termoestable LCP empleadas son aptas para el proceso de soldadura del SMD. Reflow. Además, el material LCP se adapta perfectamente a los elevados requisitos de durabilidad mecánica del estándar USB.
La toma USB inteligente se emplea en aquellos casos en los que la interfaz USB solo se utiliza para la alimentación eléctrica, por ejemplo:
• Portátiles y PC industriales
• Pantallas
• Sistemas de adquisición de datos portátiles
• Unidades de control móviles
• Baterías externas (power banks)
